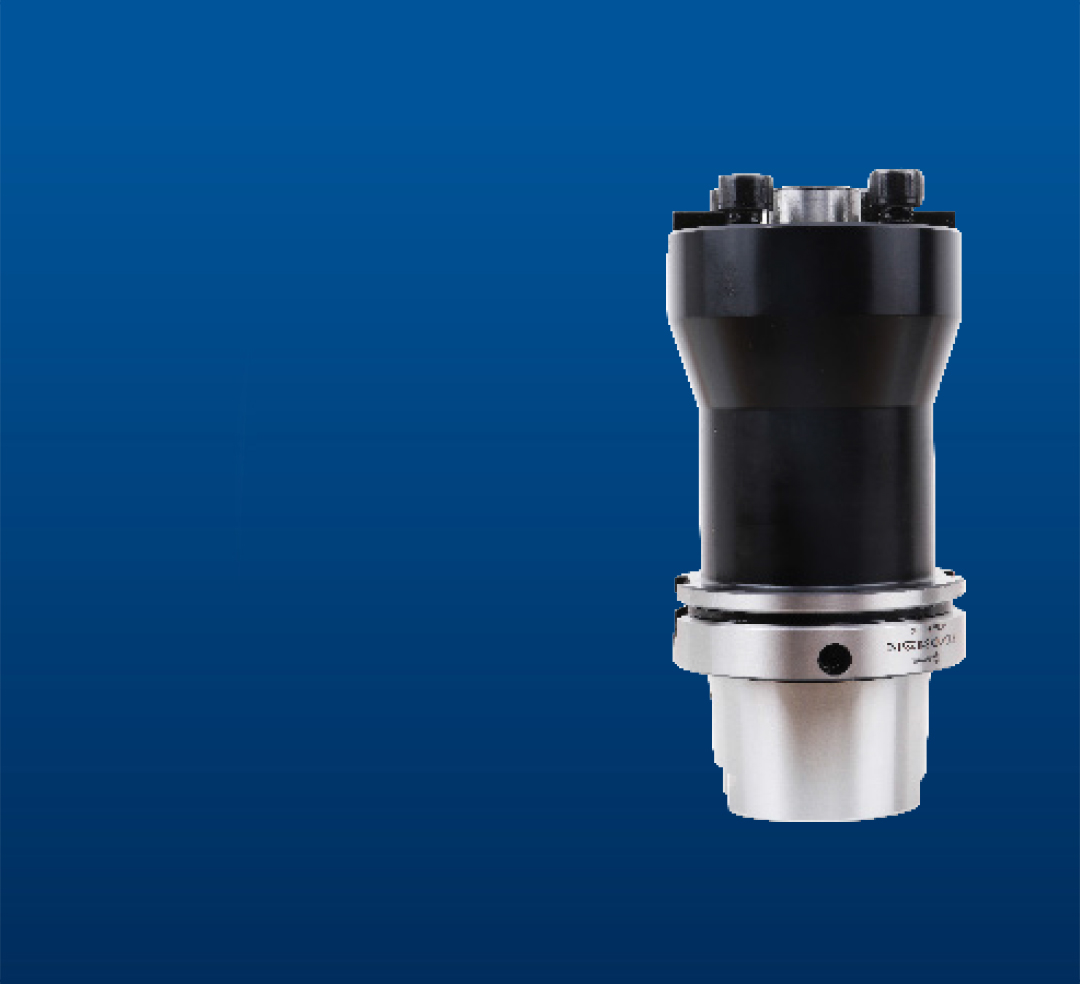

桥式镗刀刀柄_松德刀具

概览
如何使用
成功案例
相关视频

产品特点

最新资料更新中....

产品范围

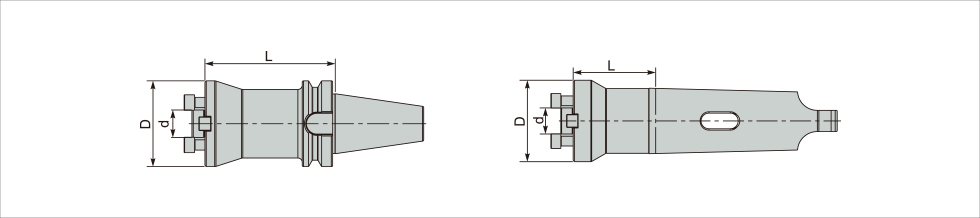

桥式镗刀刀柄

规格型号	柄部标准	L	d	D	锁刀螺钉	平键	Kg
规格型号	柄部标准	L	d	D	锁刀螺钉	平键	Kg
BT40 SNL32x60	BT40	60	32	100	SR55 M12x35	PL10 16x14	2.52
BT50 SNL32x100	BT50	100	32	100	SR55 M12x35	PL10 16x14	6.65
BT50 SNL32x150	BT50	150	32	100	SR55 M12x35	PL10 16x14	8.74
BT50 SNL32x200	BT50	200	32	100	SR55 M12x35	PL10 16x14	10.44
BT50 SNL32x250	BT50	250	32	100	SR55 M12x35	PL10 16x14	12.32
BT50 SNL32x300	BT50	300	32	100	SR55 M12x35	PL10 16x14	14.21
BT50 SNL32x350	BT50	350	32	100	SR55 M12x35	PL10 16x14	16.1
BT50 SEL40x100	BT50	100	40	136	SR55 M16x50	PL10 25x18	9.8
BT50 SEL40x250	BT50	250	40	136	SR55 M16x50	PL10 25x18	17
DIN69871 50 SNL32x100	DIN69871 50	100	32	100	SR55 M12x35	PL10 16x14	6.65
DIN69871 50 SNL32x150	DIN69871 50	150	32	100	SR55 M12x35	PL10 16x14	8.74
DIN69871 50 SNL32x200	DIN69871 50	200	32	100	SR55 M12x35	PL10 16x14	10.44
DIN69871 50 SNL32x250	DIN69871 50	250	32	100	SR55 M12x35	PL10 16x14	12.32
DIN69871 50 SNL32x300	DIN69871 50	300	32	100	SR55 M12x35	PL10 16x14	14.21
DIN69871 50 SNL32x350	DIN69871 50	350	32	100	SR55 M12x35	PL10 16x14	15.1
DIN69871 50 SEL40x100	DIN69871 50	100	40	136	SR55 M16x50	PL10 25x18	9.4
DIN69871 50 SEL40x250	DIN69871 50	250	40	136	SR55 M16x50	PL10 25x18	17
MT80A SNL32x100	米制80 Metric 80	100	32	100	SR55 M12x35	PL10 16x14	10.95

●刀柄尺寸：“请点击此处”

●刀柄若需数据芯片孔，请在型号后加“.X"

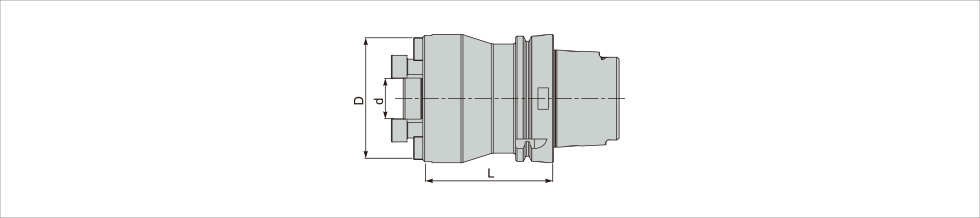

桥式镗刀刀柄


规格型号	柄部标准	L	d	D	锁刀螺钉	平键	Kg
HSK A100 SNL32x100	HSK A100	100	32	100	SR55 M12x35	PL10 16x14	5.87
HSK A100 SNL32x150	HSK A100	150	32	100	SR55 M12x35	PL10 16x14	7.81
HSK A100 SNL32x200	HSK A100	200	32	100	SR55 M12x35	PL10 16x14	9.95
HSK A100 SEL40x100	HSK A100	100	40	136	SR55 M16x50	PL10 25x18	8.8
HSK A100 SEL40x250	HSK A100	250	40	136	SR55 M16x50	PL10 25x18	15.7

●刀柄尺寸：“请点击此处”

●刀柄若需数据芯片孔，请在型号后加“.X"

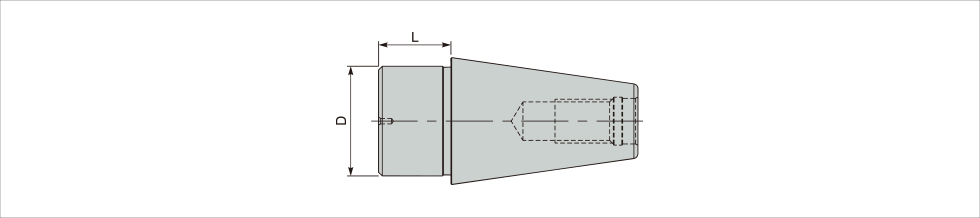

定位芯轴


规格型号	ISO	D	L	Kg
ISO50 SEM40	50	40	26	1.94
ISO50 SEM60	50	60	39	2.53
ISO60 SEM40	60	40	27	6.87
ISO60 SEM60	60	60	43	7.54

最新资料更新中....

加工中照片.jpg 刀具图片.jpg 加工后图片.jpg

刀具信息	现用刀具1	现用刀具2	测试刀具2
品牌	BIG	BIG	松德
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	SNL 210-290.C
刀体（刀盘、刀杆、刀柄）型号	SLN200-270(粗镗刀）	SLN200-270（精镗刀）	（粗精一体镗刀）
直径(mm)	240	240	240
齿数	2	1	1
刀片、刃具型号	CCMT 120408	TCGT110204L AC520U（BIG）	TCGT110204L AC520U(BIG)
刃口数/刀片	2	3	3
转速(rpm)	210	200	300
线速度Vc(M/min)	158	150	225
每齿进给量mm/z	0.107	0.18	0.132
每转进给量mm/rev	0.214	0.18	0.132
工作台/主轴进给mm/min	45	36	40
切削深度ap(mm)	4	4	4
加工表面粗糙度Ra		Ra4.0	Ra3.0
加工长度L(mm)	280	280	280
单件加工时间(秒）	373	467	420
加工件数		1	1

8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
