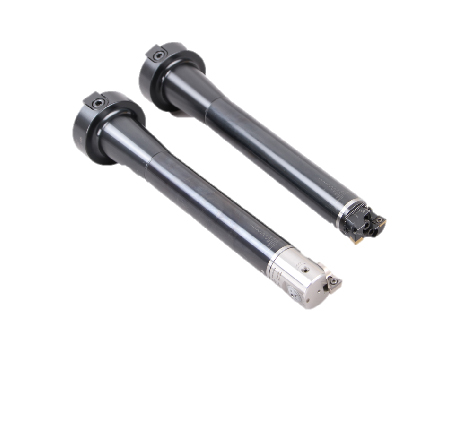

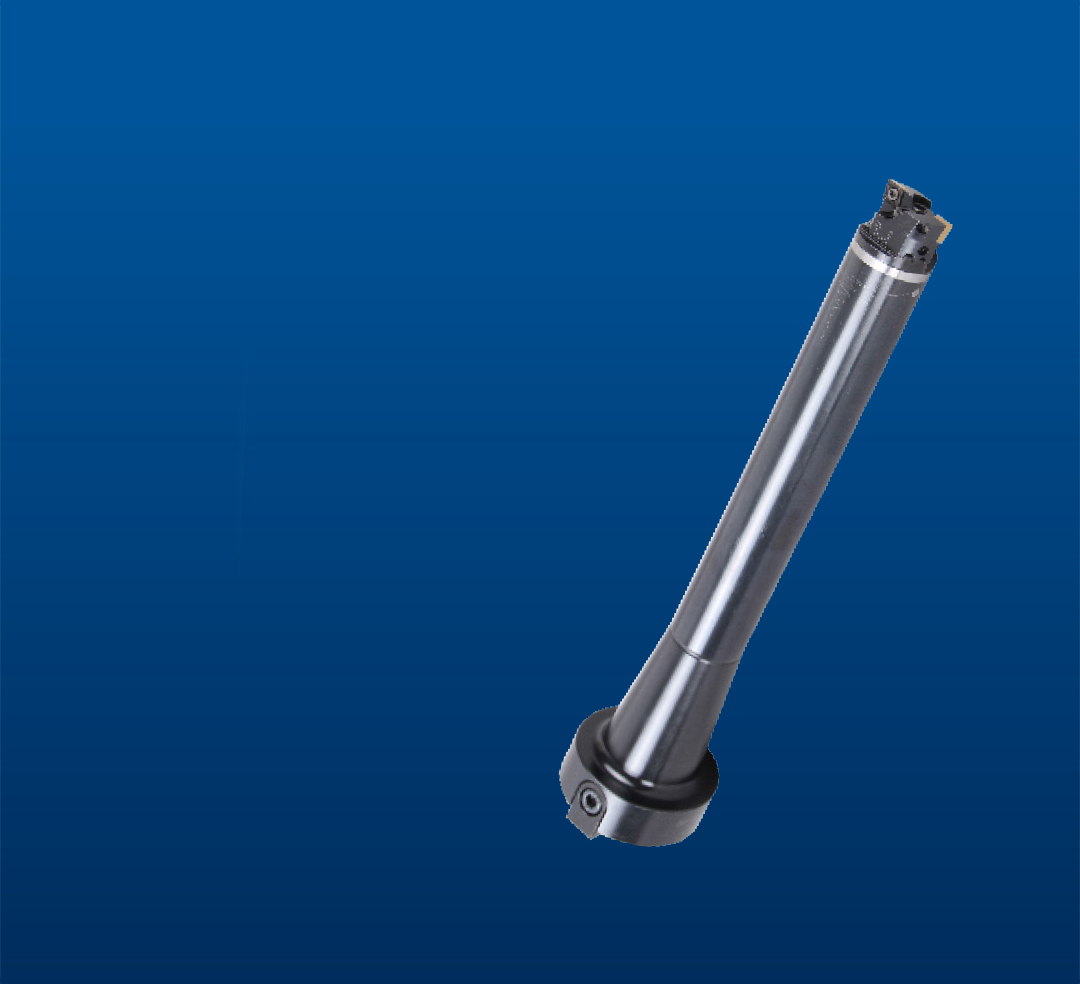

VBR系列阻尼减振粗镗刀

首页 > 刀具 > 阻尼减振刀具 > 阻尼减振镗刀>VBR系列阻尼减振粗镗刀

概览
如何使用
成功案例
相关视频

产品特点

●适用于零部件深孔镗削加工；

●采用模块式E接口，连接刚性足，重复定位精度高；

●刀杆长径比可达9倍径；

●内部有“实时响应”的阻尼减振机构，可使刀具进行高效加工而且可拟制刀具切削时的振动；

●通过更换不同的粗镗刀座可以实现不同的加工范围；

●分为整体式、模块式，整体式刀杆刚性足，模块式连接方便。

产品范围

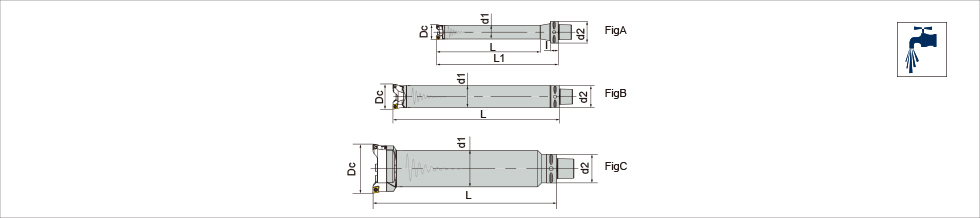

VBR系列阻尼减振粗镗刀

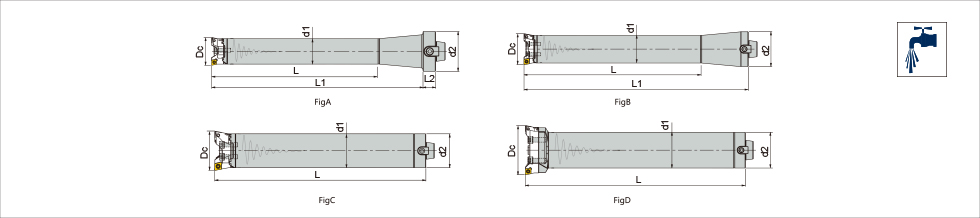

规格型号	Dc	d1	d2	L	L1	L2	Fig	Kg	适配刀座
VBR D20.E50.125	21-24	20	50	136	177	16	A	0.9	C90A D020-024.CC06
	23-27	20	50	136	177	16	A	0.9	C90A D023-027.CC06
	26-30	20	50	136	177	16	A	0.9	C90A D19.2630.CC06
VBR D25.E50.150	26-35	25	50	162	212	16	A	1.2	C90A D026-035.CC06
VBR D25.E50.150	33-42	25	50	162	212	16	A	1.2	C90A D25.3342.CC06
VBR D32.E50.195	33-41	32	50	208	265	16	A	2.1	C90A D033-041.CC06
VBR D32.E50.195	39-47	32	50	208	265	16	A	2.1	C90A D32.3947.CC06
VBR D40.E50.240	41-55	40	50	255	331	-	B	3.8	C90A D041-055.CC09
VBR D40.E50.240	53-67	40	50	255	331	-	B	3.8	C90A D40.5367.CC09
VBR D50.E63.300	55-70	50	63	320	405	-	B	6.1	C90A D055-070.CC09
VBR D50.E63.300	68-83	50	63	320	405	-	B	6.1	C90A D50.6883.CC09
VBR D63.E63.360	70-90	63	63	390	-	-	C	8.5	C90A D070-090.CC12
VBR D63.E63.360	88-108	63	63	390	-	-	C	8.5	C90A D63.88108.CC12
VBR D80.E80.460	90-110	80	80	490	-	-	C	17.1	C90A D090-110.CC12
VBR D80.E80.460	108-128	80	80	490	-	-	C	17.1	C90A D80.108128.CC12
VBR D100.E80.460	110-133	80	80	490	-	-	D	17.2	C90A D110-133.CC12
VBR D100.E80.460	130-153	80	80	490	-	-	D	17.2	C90A D130-153.CC12

●当d1≤50时，刀杆镗孔深度是镗孔直径的六倍，当d1≥63时，刀杆镗孔深度是镗杆直径的六倍。
●精镗刀头需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●刀具有内冷出水孔。
●若出现减振能力下降时，建议维修保养。

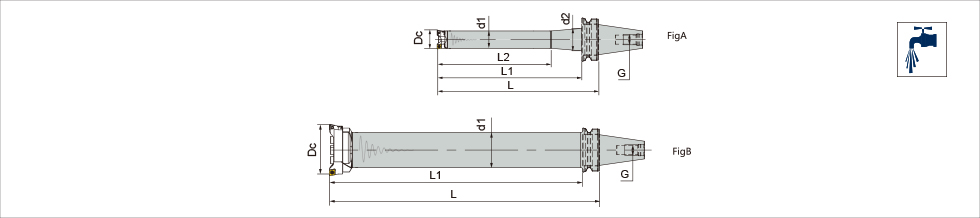

VBR系列阻尼减振粗镗刀（整体式7D）

规格型号	Dc	d1	d2	L	L1	L2	L3	Fig	Kg	适配刀座
BT50 VBR D20.215	21-24	20	27	177	215	136	A	24	3.9	C90A D020-024.CC06
	23-27	20	27	177	215	136	A	24	3.9	C90A D023-027.CC06
	26-30	20	27	177	215	136	A	24	3.9	C90A D19.2630.CC06
BT50 VBR D25.250	26-35	25	33	212	250	166	A	24	4.4	C90A D026-035.CC06
BT50 VBR D25.250	33-42	25	33	212	250	166	A	24	4.4	C90A D25.3342.CC06
FBT50 VBR D32.303	33-41	32	42	265	303	203	A	24	5.6	C90A D033-041.CC06
FBT50 VBR D32.303	39-47	32	42	265	303	203	A	24	5.6	C90A D32.3947.CC06
FBT50 VBR D40.369	41-55	40	52	331	369	260	A	24	7.3	C90A D041-055.CC09
FBT50 VBR D40.369	53-67	40	52	331	369	260	A	24	7.3	C90A D40.5367.CC09
FBT50 VBR D50.443	55-70	50	64	405	443	319	A	24	9.7	C90A D055-070.CC09
FBT50 VBR D50.443	68-83	50	64	405	443	319	A	24	9.7	C90A D50.6883.CC09
FBT50 VBR D63.490	70-90	63	-	452	490	-	B	24	15.6	C90A D070-090.CC12
FBT50 VBR D63.490	88-108	63	-	452	490	-	B	24	15.6	C90A D63.88108.CC12
FBT50 VBR D80.608	90-110	80	-	570	608	-	B	24	21.4	C90A D090-110.CC12
FBT50 VBR D80.608	108-128	80	-	570	608	-	B	24	21.4	C90A D80.108128.CC12
FBT50 VBR D100.608	110-133	80	-	570	608	-	B	24	21.5	C90A D110-133.CC12
FBT50 VBR D100.608	130-153	80	-	570	608	-	B	24	21.5	C90A D130-153.CC12

●当d1 ≤ 50 时，刀杆镗孔深度是镗孔直径的六倍，当d1≥63 时，刀杆镗孔深度是镗杆直径的七倍

●适配刀座需单独订购，“请点击此处”

●刀具有内冷出水孔

●若出现减振能力下降时，建议维修保养

VBR系列阻尼减振粗镗刀（整体式10D）

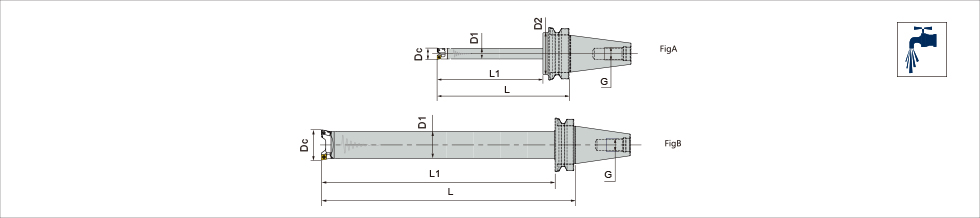

规格型号	Dc	D1	D2	L	L1	Fig	G	Kg	适配刀座
FBT50 VBR D20.247.VE	21-24	20	80	247	200	A	24	4.3	C90A D020-024.CC06
	23-27	20	80	247	200	A	24	4.3	C90A D023-027.CC06
	26-30	20	80	247	200	A	24	4.3	C90A D19.2630.CC06
FBT50 VBR D25.288.VE	26-35	25	-	288	250	B	24	4.8	C90A D026-035.CC06
FBT50 VBR D25.288.VE	33-42	25	-	288	250	B	24	4.8	C90A D25.3342.CC06
FBT50 VBR D32.358.VE	33-41	32	-	358	320	B	24	6.2	C90A D033-041.CC06
FBT50 VBR D32.358.VE	39-47	32	-	358	320	B	24	6.2	C90A D32.3947.CC06
FBT50 VBR D40.438.VE	41-55	40	-	438	400	B	24	8.6	C90A D041-055.CC09
FBT50 VBR D40.438.VE	53-67	40	-	438	400	B	24	8.6	C90A D40.5367.CC09
FBT50 VBR D50.538.VE	55-70	50	-	538	500	B	24	12.5	C90A D055-070.CC09
FBT50 VBR D50.538.VE	68-83	50	-	538	500	B	24	12.5	C90A D50.6883.CC09
FBT50 VBR D63.668.VE	70-90	63	-	668	630	B	24	22.6	C90A D070-090.CC12
FBT50 VBR D63.668.VE	88-108	63	-	668	630	B	24	22.6	C90A D63.88108.CC12
FBT50 VBR D80.838.VE	90-110	80	-	838	800	B	24	40.2	C90A D090-110.CC12
FBT50 VBR D80.838.VE	108-128	80	-	838	800	B	24	40.2	C90A D80.108128.CC12
FBT50 VBR D100.838.VE	110-133	80	-	838	800	B	24	40.5	C90A D110-133.CC12
FBT50 VBR D100.838.VE	130-153	80	-	838	800	B	24	40.5	C90A D130-153.CC12

●刀杆镗孔深度是镗杆直径的10倍径

●适配刀座需单独订购，“请点击此处”

●刀具有内冷出水孔

●若出现减振能力下降时，建议维修保养

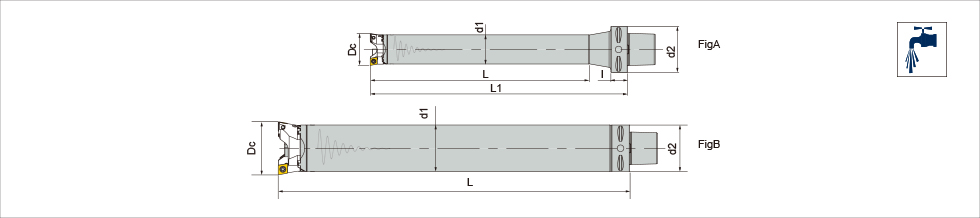

VBR系列阻尼减振粗镗刀

规格型号	Dc	d1	d2	L	L1	l	Fig	Kg	适配刀座
VBR D40.C6.282	41-55	40	63	300	351	22.5	A	4.3	C90A D041-055.CC09
VBR D40.C6.282	53-67	40	63	300	351	22.5	A	4.3	C90A D40.5367.CC09
VBR D50.C6.357	55-70	50	63	375	450	22.5	A	7	C90A D055-070.CC09
VBR D50.C6.357	68-83	50	63	375	450	22.5	A	7	C90A D50.6883.CC09
VBR D63.C6.445	70-90	63	63	475	-	-	B	11	C90A D070-090.CC12
VBR D63.C6.445	88-108	63	63	475	-	-	B	11	C90A D63.88108.CC12

●适配刀座需单独订购，“请点击此处”

●适配刀柄需单独订购

●刀具有内冷出水孔

●若出现减振能力下降时，建议维修保养

VBR系列阻尼减振粗镗刀

规格型号	Dc	d1	d2	L	L1	l	Fig	Kg	适配刀座
VBR D20.C4.190	21-24	20	40	130	191	20.5	A	0.69	C90A D020-024.CC06
	23-27	20	40	130	191	20.5	A	0.69	C90A D023-027.CC06
	26-30	20	40	130	191	20.5	A	0.69	C90A D19.2630.CC06
VBR D25.C4.230	26-35	25	40	159	230	20.5	A	1.61	C90A D026-035.CC06
VBR D25.C4.230	33-42	25	40	159	230	20.5	A	1.61	C90A D25.3342.CC06
VBR D32.C3.220	33-41	32	32	221	-	-	B	1.51	C90A D033-041.CC06
VBR D32.C3.220	39-47	32	32	221	-	-	B	1.51	C90A D32.3947.CC06
VBR D32.C4.265	33-41	32	40	200	267	20.5	A	1.96	C90A D033-041.CC06
VBR D32.C4.265	39-47	32	40	200	267	20.5	A	1.96	C90A D32.3947.CC06
VBR D32.C6.280	33-41	32	63	200	280	22.5	A	2.57	C90A D033-041.CC06
VBR D32.C6.280	39-47	32	63	200	280	22.5	A	2.57	C90A D32.3947.CC06
VBR D40.C4.220	41-55	40	40	220	-	-	B	2.53	C90A D041-055.CC09
VBR D40.C4.220	53-67	40	40	220	-	-	B	2.53	C90A D40.5367.CC09
VBR D40.C5.335	41-55	40	50	255	336	20.5	A	3.94	C90A D041-055.CC09
VBR D40.C5.335	53-67	40	50	255	336	20.5	A	3.94	C90A D40.5367.CC09
VBR D40.C6.360	41-55	40	63	255	363	22.5	A	4.67	C90A D041-055.CC09
VBR D40.C6.360	53-67	40	63	255	363	22.5	A	4.67	C90A D40.5367.CC09

●适配刀座需单独订购，“请点击此处”

●适配刀柄需单独订购

●刀具有内冷出水孔

●若出现减振能力下降时，建议维修保养

VBR系列阻尼减振粗镗刀

规格型号	Dc	d1	d2	L	L1	l	Fig	Kg	适配刀座
VBR D50.C5.305	55-70	50	50	305	-	-	B	4.22	C90A D055-070.CC09
VBR D50.C5.305	68-83	50	50	305	-	-	B	4.22	C90A D50.6883.CC09
VBR D50.C6.430	55-70	50	63	305	430	22.5	A	6.87	C90A D055-070.CC09
VBR D50.C6.430	68-83	50	63	305	430	22.5	A	6.87	C90A D50.6883.CC09
VBR D63.C6.400	70-90	63	63	400	-	-	B	8.94	C90A D070-090.CC12
VBR D63.C6.400	88-108	63	63	400	-	-	B	8.94	C90A D63.88108.CC12
VBR D63.C8.500	70-90	63	80	385	500	30.5	A	12.53	C90A D070-090.CC12
VBR D63.C8.500	88-108	63	80	385	500	30.5	A	12.53	C90A D63.88108.CC12
VBR D80.C6.400	90-110	80	63	400	-	-	B	14.54	C90A D090-110.CC12
VBR D80.C6.400	108-128	80	63	400	-	-	B	14.54	C90A D80.108128.CC12
VBR D80.C8.410	90-110	80	80	410	-	-	B	15.86	C90A D090-110.CC12
VBR D80.C8.410	108-128	80	80	410	-	-	B	15.86	C90A D80.108128.CC12
VBR D80.C8.500	90-110	80	80	500	-	-	B	17.71	C90A D090-110.CC12
VBR D80.C8.500	108-128	80	80	500	-	-	B	17.71	C90A D80.108128.CC12
VBR D100.C6.400	110-133	80	63	400	-	-	C	15.12	C90A D110-133.CC12
VBR D100.C6.400	130-153	80	63	400	-	-	C	15.12	C90A D130-153.CC12
VBR D100.C8.500	110-133	80	80	500	-	-	C	17.79	C90A D110-133.CC12
VBR D100.C8.500	130-153	80	80	500	-	-	C	17.79	C90A D130-153.CC12

●适配刀座需单独订购，“请点击此处”

●适配刀柄需单独订购

●刀具有内冷出水孔

●若出现减振能力下降时，建议维修保养

最新资料更新中....

上海xx公司

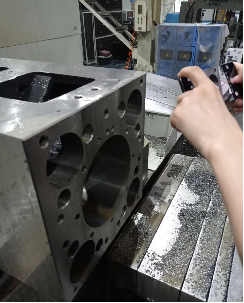

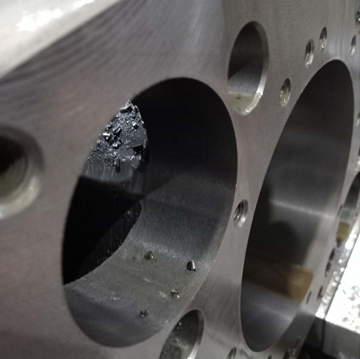

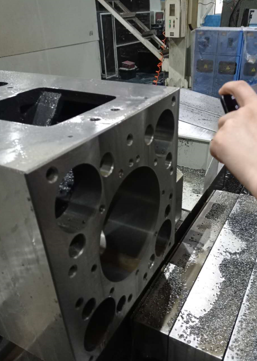

一、加工背景

在孔加工过程中能有效解决刀具振动，增强刀片及刀具寿命，提高生产效率，节约客户成本等问题，给客户的效益提升助力！

●零件名称：机床箱体

●零件材料：灰铁（ HT200 ）

●机床：海天卧加（BT50刀柄）

●冷却方式：机床外冷

●粗加工： Ф93孔粗加工

●加工深度：450mm

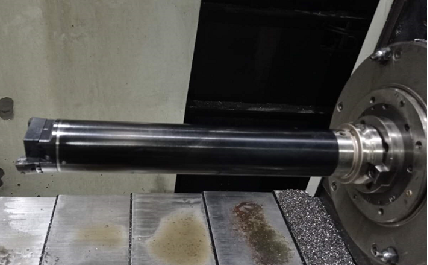

二、加工方案

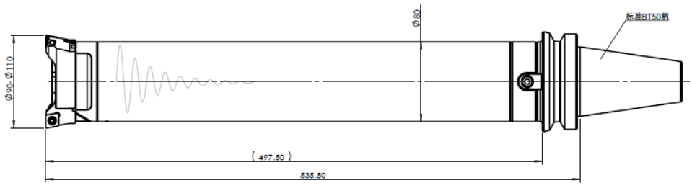

选用标准E接口阻尼减振粗镗刀阻尼减振粗镗刀+刀座，设计图纸如下：

阻尼减振粗镗刀：VBR D80.E80.460

镗刀主柄：BT50 E80.C

三、加工参数

品牌	松德减振镗刀	竞争对手
刀杆/刀盘型号	VBR D80.E80.460	具体型号不详
刀杆/刀盘型号	VBR D80.E80.460	（长度470）
直径 (mm)	93	93
齿数	2	2
刀片型号	CCMT 120408	CCMT 120408
刃口数/刀片	2	2
转速 rpm	200	250
线速度Vc(M/min)	58	73
每齿进给量mm/z	0.2	0.16
每转进给量mm/rev	0.4	0.32
工作台/主轴进给mm/min	96	80
切削深度ap(mm)	6.5	6.5

四、测试结果

同样的效率，同样的精度，同样的寿命，

40%的差价
