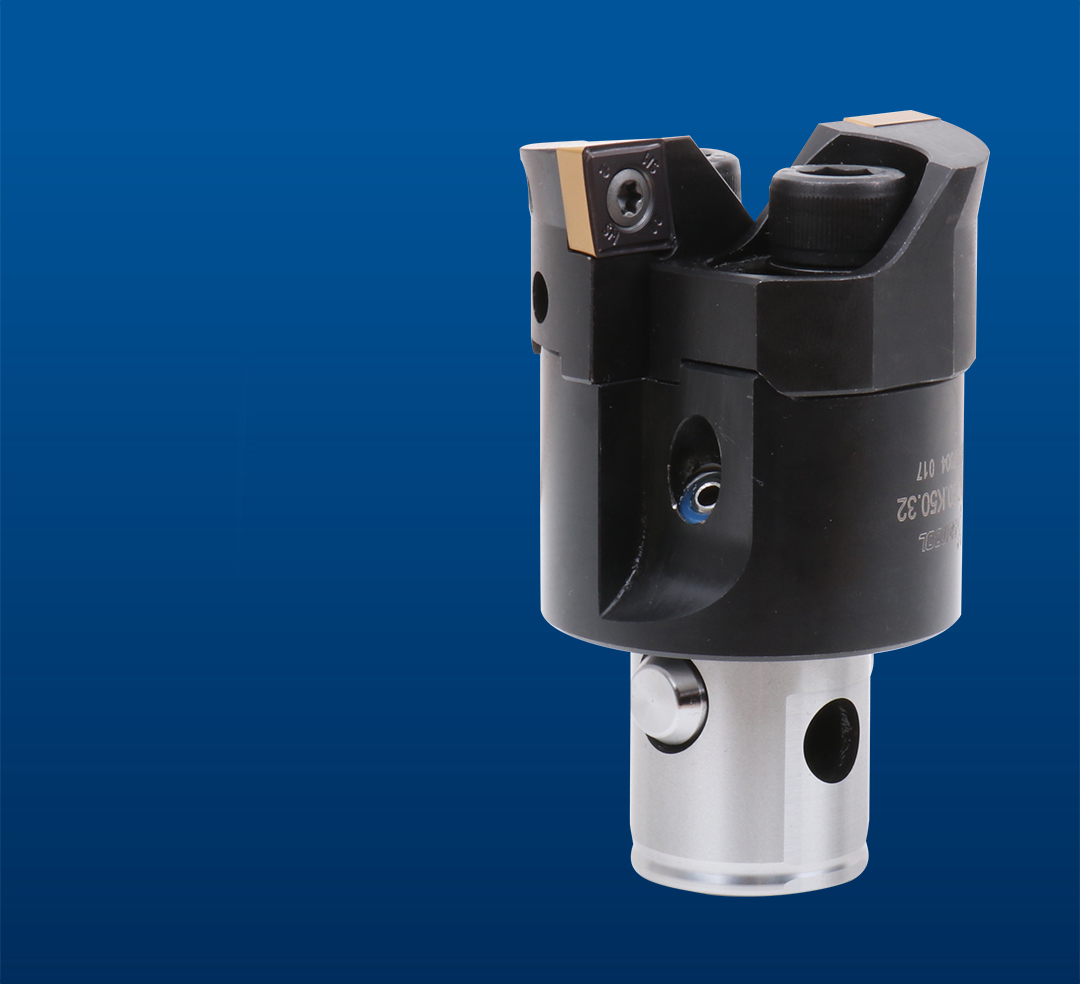

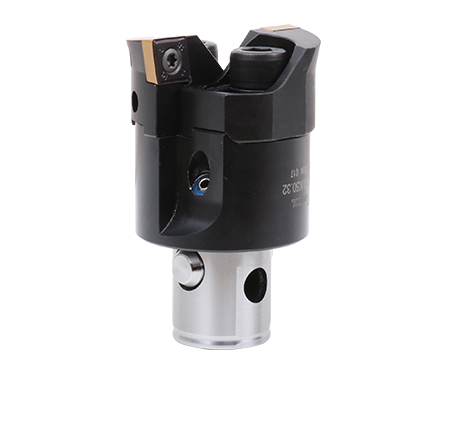

●镗孔范围：Φ32～Φ153
●梯形凸台结构，与BIG的TWN粗镗刀可完全互换，包括粗镗刀座、刀体长度、加工范围完全相同
●刀体长度短，刚性足
●刀座与刀体连接处均为磨制加工，连接稳定性好
●适合工况不稳定情况加工

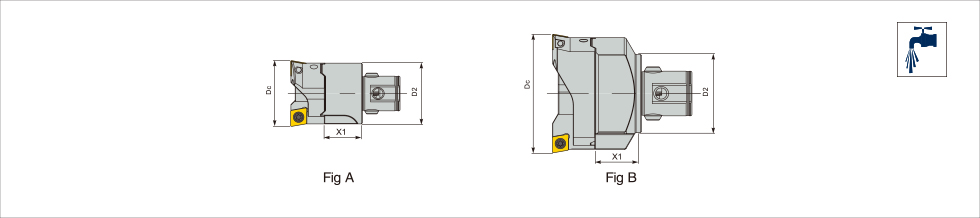

| 规格型号 | Dc | D2 | X1 | Z | Fig | Kg | 适配刀座 |
| NBR D32.K32.22 | 32-42 | 30 | 22 | 2 | A | 0.15 | N90 D32.3242.CC09 |
| 41-51 | 30 | 22 | 2 | A | 0.15 | N90 D32.4151.CC09 | |
| NBR D40.K40.27 | 41-54 | 39 | 27 | 2 | A | 0.3 | N90 D40.4154.CC09 |
| 53-66 | 39 | 27 | 2 | A | 0.3 | N90 D40.5366.CC09 | |
| NBR D50.K50.32 | 53-70 | 49 | 32 | 2 | A | 0.56 | N90 D50.5370.CC12 |
| 69-86 | 49 | 32 | 2 | A | 0.56 | N90 D50.6986.CC12 | |
| NBR D63.K63.42 | 68-90 | 63 | 42 | 2 | A | 1.21 | N90 D63.6890.CC12 |
| 88-110 | 63 | 42 | 2 | A | 1.21 | N90 D63.88110.CC12 | |
| NBR D90.K63.40 | 98-126 | 63 | 40 | 2 | B | 1.67 | N90 D90.98126.CC12 |
| 125-153 | 63 | 40 | 2 | B | 1.67 | N90 D90.125153.CC12 |
●适配刀座需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●加工不同材料刀具的切削参数，“请点击此处”
●刀座刻线标注依据：CC06/CC09/TC11/TC16/SO06圆角为R0.4时的值，SO09圆角为R0.6时的值，
CC12/SC09/SC12/SO12圆角为R0.8时的值；SO16圆角为R1.2时的值；
| 刀具信息 | 现用刀具1 | 现用刀具2 | 测试刀具2 |
| 品牌 | BIG | BIG | 松德 |
| 刀体（刀盘、刀杆、刀柄）型号 | SLN200-270(粗镗刀） | SLN200-270（精镗刀） | SNL 210-290.C |
| （粗精一体镗刀） | |||
| 直径(mm) | 240 | 240 | 240 |
| 齿数 | 2 | 1 | 1 |
| 刀片、刃具型号 | CCMT 120408 | TCGT110204L AC520U（BIG） | TCGT110204L AC520U(BIG) |
| 刃口数/刀片 | 2 | 3 | 3 |
| 转速(rpm) | 210 | 200 | 300 |
| 线速度Vc(M/min) | 158 | 150 | 225 |
| 每齿进给量mm/z | 0.107 | 0.18 | 0.132 |
| 每转进给量mm/rev | 0.214 | 0.18 | 0.132 |
| 工作台/主轴进给mm/min | 45 | 36 | 40 |
| 切削深度ap(mm) | 4 | 4 | 4 |
| 加工表面粗糙度Ra | Ra4.0 | Ra3.0 | |
| 加工长度L(mm) | 280 | 280 | 280 |
| 单件加工时间(秒） | 373 | 467 | 420 |
| 加工件数 | 1 | 1 |
8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
