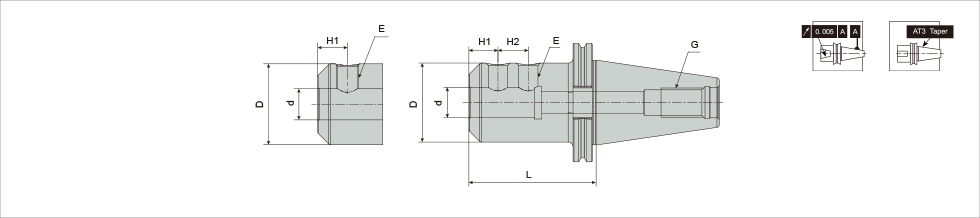

侧固式刀柄(DIN 1835-B)
| 规格型号 | d | D | L | H1 | H2 | E | G | Kg |
| DIN69871 40 EM16x63 | 16 | 48 | 63 | 24 | - | M14 | M16 | 1.2 |
| DIN69871 40 EM20x63 | 20 | 52 | 63 | 25 | - | M16 | M16 | 1.26 |
| DIN69871 40 EM25x100 | 25 | 65 | 100 | 24 | 25 | M18x2 | M16 | 2.23 |
| DIN69871 40 EM32x100 | 32 | 71 | 100 | 24 | 28 | M20x2 | M16 | 2.42 |
| DIN69871 50 EM16x63 | 16 | 48 | 63 | 24 | - | M14 | M24 | 3.02 |
| DIN69871 50 EM20x63 | 20 | 52 | 63 | 25 | - | M16 | M24 | 3.07 |
| DIN69871 50 EM25x80 | 25 | 65 | 80 | 24 | 25 | M18x2 | M24 | 3.7 |
| DIN69871 50 EM32x100 | 32 | 72 | 100 | 24 | 28 | M20x2 | M24 | 4.44 |
| DIN69871 50 EM40x100 | 40 | 90 | 100 | 30 | 32 | M20x2 | M24 | 5.02 |
| DIN69871 50 EM50x125 | 50 | 98 | 125 | 35 | 35 | M24x2 | M24 | 6.64 |
●刀柄若需数据芯片孔，请在型号后加“.X"

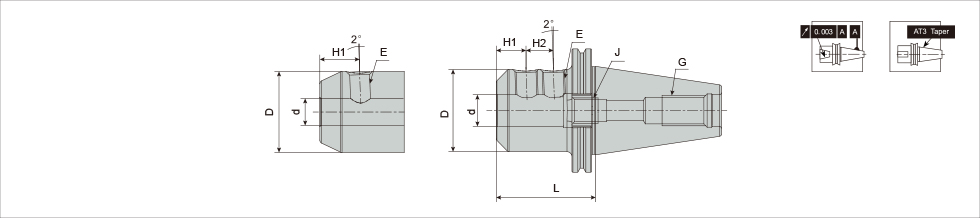

2°侧固式刀柄(DIN 1835-E)
| 规格型号 | d | D | L | H1 | H2 | E | J | G | Kg |
| DIN69871 40 EM16x63E | 16 | 48 | 63 | 24 | - | M14 | M12 | M16 | 1.28 |
| DIN69871 40 EM20x63E | 20 | 52 | 63 | 25 | - | M16 | M16 | M16 | 1.25 |
| DIN69871 40 EM25x100E | 25 | 65 | 100 | 24 | 22 | M18x2 | M20X2 | M16 | 2.18 |
| DIN69871 40 EM32x100E | 32 | 72 | 100 | 24 | 24 | M20x2 | M20X2 | M16 | 2.4 |
| DIN69871 50 EM16x63E | 16 | 48 | 63 | 24 | - | M14 | M12 | M24 | 3.07 |
| DIN69871 50 EM20x63E | 20 | 52 | 63 | 25 | - | M16 | M16 | M24 | 3.11 |
| DIN69871 50 EM25x80E | 25 | 65 | 80 | 24 | 22 | M18x2 | M20X2 | M24 | 3.67 |
| DIN69871 50 EM32x100E | 32 | 72 | 100 | 24 | 24 | M20x2 | M20X2 | M24 | 4.5 |
| DIN69871 50 EM40x100E | 40 | 90 | 100 | 30 | 30 | M20x2 | M20X2 | M24 | 5.05 |
●刀柄若需数据芯片孔，请在型号后加“.X"
