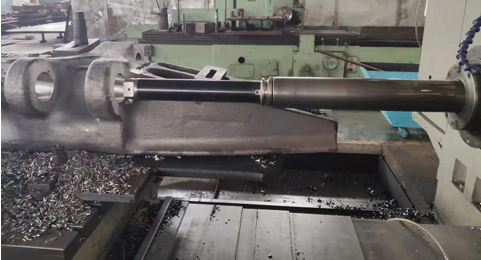

●适用于零部件深孔镗削加工；
●采用模块式E接口，连接刚性足，重复定位精度高；
●刀杆长径比可达9倍径；
●内部有“实时响应”的阻尼减振机构，可使刀具进行高效加工而且可拟制刀具切削时的振动；
●通过更换不同的精镗刀座可以实现不同的加工范围；
●分为整体式、模块式，整体式刀杆刚性足，模块式连接方便。

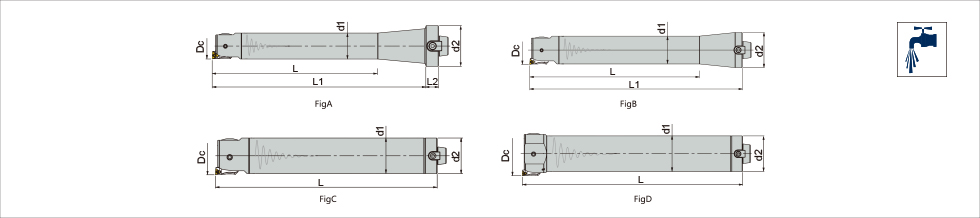

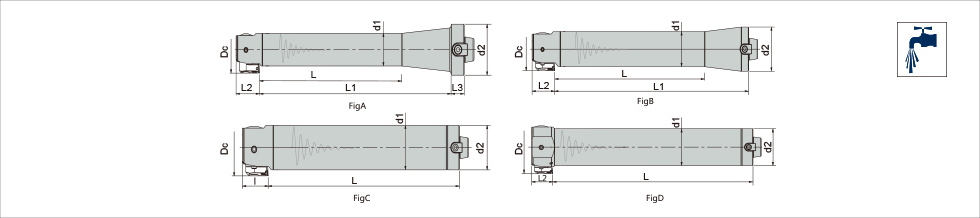

| 规格型号 | Dc | d1 | d2 | L | L1 | L2 | Fig | Kg | 适配刀座 |
| VBF D20.E50.130 | 21-26 | 20 | 50 | 130 | 170 | 16 | A | 1 | FRB 10A... |
| 25-31 | 20 | 50 | 130 | 170 | 16 | A | 1 | FRB 10B... | |
| 30-36 | 20 | 50 | 130 | 170 | 16 | A | 1 | FRB 10C... | |
| VBF D25.E50.155 | 26-34 | 25 | 50 | 155 | 205 | 16 | A | 1.2 | FRB 12A... |
| 33-41 | 25 | 50 | 155 | 205 | 16 | A | 1.2 | FRB 12B... | |
| 40-48 | 25 | 50 | 155 | 205 | 16 | A | 1.2 | FRB 12C... | |
| VBF D32.E50.200 | 33-43 | 32 | 50 | 200 | 262 | 16 | A | 2.2 | FRB 16A... |
| 42-52 | 32 | 50 | 200 | 262 | 16 | A | 2.2 | FRB 16B... | |
| 51-61 | 32 | 50 | 200 | 262 | 16 | A | 2.2 | FRB 16C... | |
| VBF D40.E50.245 | 42-54 | 40 | 50 | 245 | 325 | - | B | 3.8 | FRB 20A... |
| 53-65 | 40 | 50 | 245 | 325 | - | B | 3.8 | FRB 20B... | |
| 64-76 | 40 | 50 | 245 | 325 | - | B | 3.8 | FRB 20C... | |
| VBF D50.E63.305 | 53-69 | 50 | 63 | 305 | 380 | - | B | 6 | FRB 25A... |
| 68-84 | 50 | 63 | 305 | 380 | - | B | 6 | FRB 25 B... | |
| 83-99 | 50 | 63 | 305 | 380 | - | B | 6 | FRB 25C... | |
| VBF D63.E63.385 | 68-100 | 63 | 63 | 385 | - | - | C | 8.9 | FRB 30A... |
| 98-130 | 63 | 63 | 385 | - | - | C | 8.9 | FRB 30B... | |
| 128-160 | 63 | 63 | 385 | - | - | C | 8.9 | FRB 30C... | |
| VBF D80.E80.485 | 88-120 | 80 | 80 | 485 | - | - | C | 18.1 | FRB 30A... |
| 118-150 | 80 | 80 | 485 | - | - | C | 18.1 | FRB 30B... | |
| 148-180 | 80 | 80 | 485 | - | - | C | 18.1 | FRB 30C... | |
| VBF D100.E80.485 | 100-152 | 80 | 80 | 485 | - | - | D | 18.4 | FRB 30A... |
| 130-182 | 80 | 80 | 485 | - | - | D | 18.4 | FRB 30B... | |
| 160-212 | 80 | 80 | 485 | - | - | D | 18.4 | FRB 30C... |
●当d1≤50时，刀杆镗孔深度是镗孔直径的六倍，当d1≥63时，刀杆镗孔深度是镗杆直径的六倍。
●精镗刀头需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●刀具有内冷出水孔。
●若出现减振能力下降时，建议维修保养。

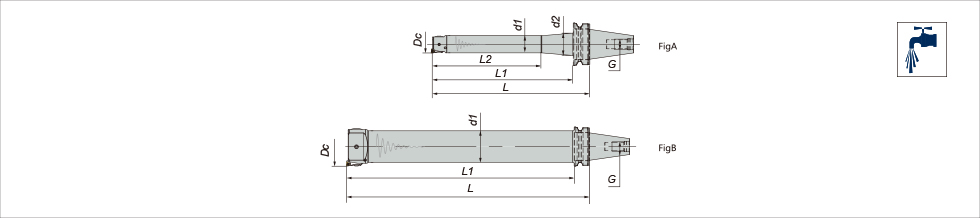

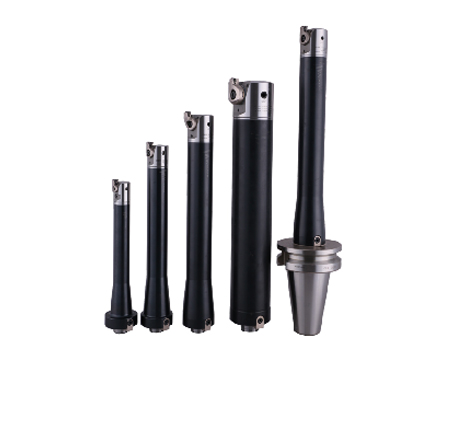

VBF系列阻尼减振微调精镗刀（整体式7D）
| 规格型号 | Dc | d1 | d2 | L1 | L | L2 | Fig | G | Kg | 精镗刀头 |
| BT50 VBF D20.208 | 21-26 | 20 | 27 | 170 | 208 | 130 | A | 24 | 3.9 | FRB 10A… |
| 25-31 | 20 | 27 | 170 | 208 | 130 | A | 24 | 3.9 | FRB 10B… | |
| 30-36 | 20 | 27 | 170 | 208 | 130 | A | 24 | 3.9 | FRB 10C… | |
| BT50 VBF D25.243 | 26-34 | 25 | 34 | 205 | 243 | 155 | A | 24 | 4.5 | FRB 12A… |
| 33-41 | 25 | 34 | 205 | 243 | 155 | A | 24 | 4.5 | FRB 12B… | |
| 40-48 | 25 | 34 | 205 | 243 | 155 | A | 24 | 4.5 | FRB 12C… | |
| FBT50 VBF D32.300 | 33-43 | 32 | 42 | 262 | 300 | 200 | A | 24 | 5.5 | FRB 16A… |
| 42-52 | 32 | 42 | 262 | 300 | 200 | A | 24 | 5.5 | FRB 16B… | |
| 51-61 | 32 | 42 | 262 | 300 | 200 | A | 24 | 5.5 | FRB 16C… | |
| FBT50 VBF D40.363 | 42-54 | 40 | 52 | 325 | 363 | 250 | A | 24 | 7.4 | FRB 20A… |
| 53-65 | 40 | 52 | 325 | 363 | 250 | A | 24 | 7.4 | FRB 20B… | |
| 64-76 | 40 | 52 | 325 | 363 | 250 | A | 24 | 7.4 | FRB 20C… | |
| FBT50 VBF D50.422 | 53-69 | 50 | 63 | 384 | 422 | 305 | A | 24 | 9.6 | FRB 25A… |
| 68-84 | 50 | 63 | 384 | 422 | 305 | A | 24 | 9.6 | FRB 25B… | |
| 83-99 | 50 | 63 | 384 | 422 | 305 | A | 24 | 9.6 | FRB 25C… | |
| FBT50 VBF D63.490 | 68-100 | 63 | / | 451 | 489 | / | B | 24 | 14.1 | FRB 30A… |
| 98-130 | 63 | / | 451 | 489 | / | B | 24 | 14.1 | FRB 30B… | |
| 128-160 | 63 | / | 451 | 489 | / | B | 24 | 14.1 | FRB 30C… | |
| FBT50 VBF D80.608 | 88-120 | 80 | / | 570 | 608 | / | B | 24 | 22.3 | FRB 30A… |
| 118-150 | 80 | / | 570 | 608 | / | B | 24 | 22.3 | FRB 30B… | |
| 148-180 | 80 | / | 570 | 608 | / | B | 24 | 22.3 | FRB 30C… | |
| FBT50 VBF D100.606 | 100-152 | 80 | / | 568 | 606 | / | B | 24 | 22.5 | FRB 30A… |
| 130-182 | 80 | / | 568 | 606 | / | B | 24 | 22.5 | FRB 30B… | |
| 160-212 | 80 | / | 568 | 606 | / | B | 24 | 22.5 | FRB 30C… |
●当d1 ≤ 50 时，刀杆镗孔深度是镗孔直径的6倍，当d1≥63 时，刀杆镗孔深度是镗杆直径的7倍
●精镗刀头需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养

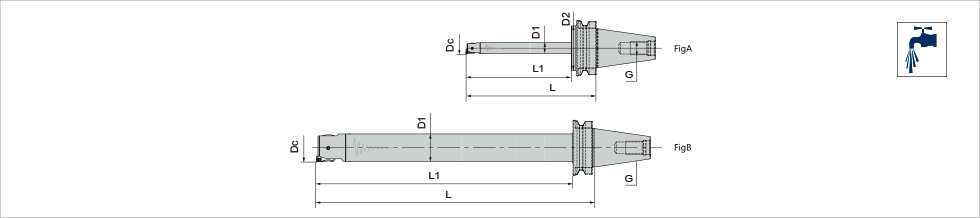

VBF系列阻尼减振微调精镗刀（整体式10D）
| 规格型号 | Dc | D1 | D2 | L | L1 | Fig | G | Kg | 精镗刀头 |
| FBT50 VBF D20.247.VE | 21-26 | 20 | 80 | 247 | 200 | A | 24 | 4.3 | FRB 10A… |
| 25-31 | 20 | 80 | 247 | 200 | A | 24 | 4.3 | FRB 10B… | |
| 30-36 | 20 | 80 | 247 | 200 | A | 24 | 4.3 | FRB 10C… | |
| FBT50 VBF D25.288.VE | 26-34 | 25 | - | 288 | 250 | B | 24 | 4.9 | FRB 12A… |
| 33-41 | 25 | - | 288 | 250 | B | 24 | 4.9 | FRB 12B… | |
| 40-48 | 25 | - | 288 | 250 | B | 24 | 4.9 | FRB 12C… | |
| FBT50 VBF D32.358.VE | 33-43 | 32 | - | 358 | 320 | B | 24 | 6.2 | FRB 16A… |
| 42-52 | 32 | - | 358 | 320 | B | 24 | 6.2 | FRB 16B… | |
| 51-61 | 32 | - | 358 | 320 | B | 24 | 6.2 | FRB 16C… | |
| FBT50 VBF D40.438.VE | 42-54 | 40 | - | 438 | 400 | B | 24 | 8.7 | FRB 20A… |
| 53-65 | 40 | - | 438 | 400 | B | 24 | 8.7 | FRB 20B… | |
| 64-76 | 40 | - | 438 | 400 | B | 24 | 8.7 | FRB 20C… | |
| FBT50 VBF D50.538.VE | 53-69 | 50 | - | 538 | 500 | B | 24 | 12.5 | FRB 25A… |
| 68-84 | 50 | - | 538 | 500 | B | 24 | 12.5 | FRB 25B… | |
| 83-99 | 50 | - | 538 | 500 | B | 24 | 12.5 | FRB 25C… | |
| FBT50 VBF D63.668.VE | 68-100 | 63 | - | 668 | 630 | B | 24 | 23 | FRB 30A… |
| 98-130 | 63 | - | 668 | 630 | B | 24 | 23 | FRB 30B… | |
| 128-160 | 63 | - | 668 | 630 | B | 24 | 23 | FRB 30C… | |
| FBT50 VBF D80.838.VE | 88-120 | 80 | - | 838 | 800 | B | 24 | 41 | FRB 30A… |
| 118-150 | 80 | - | 838 | 800 | B | 24 | 41 | FRB 30B… | |
| 148-180 | 80 | - | 838 | 800 | B | 24 | 41 | FRB 30C… | |
| FBT50 VBF D100.838.VE | 100-152 | 80 | - | 838 | 800 | B | 24 | 41.2 | FRB 30A… |
| 130-182 | 80 | - | 838 | 800 | B | 24 | 41.2 | FRB 30B… | |
| 160-212 | 80 | - | 838 | 800 | B | 24 | 41.2 | FRB 30C… |
●刀杆镗孔深度是镗杆直径的10倍径
●精镗刀头需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养

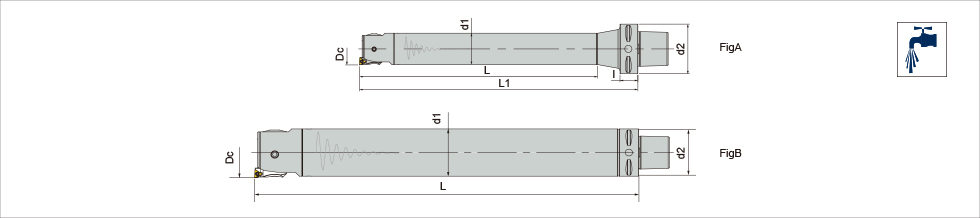

VBF 系列阻尼减振微调精镗刀
| 规格型号 | Dc | d1 | d2 | L | L1 | l | Fig | Kg | 精镗刀头 |
| VBF D40.C6.300 | 42-54 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20A… |
| 53-65 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20B… | |
| 64-76 | 40 | 63 | 300 | 350 | 22.5 | A | 4.3 | FRB 20C… | |
| VBF D50.C6.375 | 53-69 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25A… |
| 68-84 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25B… | |
| 83-99 | 50 | 63 | 375 | 450 | 22.5 | A | 7.1 | FRB 25C… | |
| VBF D63.C6.475 | 68-100 | 63 | 63 | 475 | - | - | B | 11.2 | FRB 30A… |
| 98-130 | 63 | 63 | 475 | - | - | B | 11.2 | FRB 30B… | |
| 128-160 | 63 | 63 | 475 | - | - | B | 11.2 | FRB 30C… |
●精镗刀头需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养
VBF 系列阻尼减振微调精镗刀
| 规格型号 | Dc | d1 | d2 | L | L1 | l | Fig | Kg | 精镗刀头 |
| VBF D20.C4.190 | 21-26 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10A… |
| 25-31 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10B… | |
| 30-36 | 20 | 40 | 130 | 191 | 20.5 | A | 0.7 | FRB 10C… | |
| VBF D25.C4.230 | 26-34 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12A… |
| 33-41 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12B… | |
| 40-48 | 25 | 40 | 159 | 230 | 20.5 | A | 1.21 | FRB 12C… | |
| VBF D32.C3.220 | 33-43 | 32 | 32 | 221 | - | - | B | 1.59 | FRB 16A… |
| 42-52 | 32 | 32 | 221 | - | - | B | 1.59 | FRB 16B… | |
| 51-61 | 32 | 32 | 221 | - | - | B | 1.59 | FRB 16C… | |
| VBF D32.C4.265 | 33-43 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16A… |
| 42-52 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16B… | |
| 51-61 | 32 | 40 | 200 | 268 | 20.5 | A | 2.04 | FRB 16C… | |
| VBF D32.C6.295 | 33-43 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16A… |
| 42-52 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16B… | |
| 51-61 | 32 | 63 | 200 | 295 | 22.5 | A | 2.79 | FRB 16C… | |
| VBF D40.C4.220 | 42-54 | 40 | 40 | 220 | - | - | B | 2.67 | FRB 20A… |
| 53-65 | 40 | 40 | 220 | - | - | B | 2.67 | FRB 20B… | |
| 64-76 | 40 | 40 | 220 | - | - | B | 2.67 | FRB 20C… | |
| VBF D40.C5.335 | 42-54 | 40 | 50 | 255 | 336 | 20.5 | A | 4.09 | FRB 20A… |
| 53-65 | 40 | 50 | 255 | 336 | 336 | A | 4.09 | FRB 20B… | |
| 64-76 | 40 | 50 | 255 | 336 | 336 | A | 4.09 | FRB 20C… | |
| VBF D40.C6.355 | 42-54 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20A… |
| 53-65 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20B… | |
| 64-76 | 40 | 63 | 255 | 356 | 22.5 | A | 4.73 | FRB 20C… |
●精镗刀头需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养

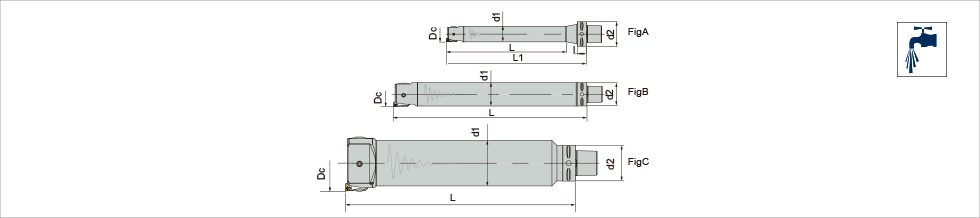

VBF 系列阻尼减振精镗刀
| 规格型号 | Dc | d1 | d2 | L | L1 | l | Fig | Kg | 精镗刀头 |
| VBF D50.C5.305 | 53-69 | 50 | 50 | 305 | - | - | B | 4.43 | FRB 25A… |
| 68-84 | 50 | 50 | 305 | - | - | B | 4.43 | FRB 25B… | |
| 83-99 | 50 | 50 | 305 | - | - | B | 4.43 | FRB 25C… | |
| VBF D50.C6.425 | 53-69 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25A… |
| 68-84 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25B… | |
| 83-99 | 50 | 63 | 305 | 424 | 22.5 | A | 6.94 | FRB 25C… | |
| VBF D63.C6.400 | 68-100 | 63 | 63 | 400 | - | - | B | 9.53 | FRB 30A… |
| 98-130 | 63 | 63 | 400 | - | - | B | 9.53 | FRB 30B… | |
| 128-160 | 63 | 63 | 400 | - | - | B | 9.53 | FRB 30C… | |
| VBF D63.C8.500 | 68-100 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30A… |
| 98-130 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30B… | |
| 128-160 | 63 | 80 | 385 | 500 | 30.5 | A | 13.11 | FRB 30C… | |
| VBF D80.C6.400 | 88-120 | 80 | 63 | 402 | - | - | C | 15.49 | FRB 30A… |
| 118-150 | 80 | 63 | 402 | - | - | C | 15.49 | FRB 30B… | |
| 148-180 | 80 | 63 | 402 | - | - | C | 15.49 | FRB 30C… | |
| VBF D80.C8.410 | 88-120 | 80 | 80 | 410 | - | - | B | 16.68 | FRB 30A… |
| 118-150 | 80 | 80 | 410 | - | - | B | 16.68 | FRB 30B… | |
| 148-180 | 80 | 80 | 410 | - | - | B | 16.68 | FRB 30C… | |
| VBF D80.C8.500 | 88-120 | 80 | 80 | 500 | - | - | B | 18.55 | FRB 30A… |
| 118-150 | 80 | 80 | 500 | - | - | B | 18.55 | FRB 30B… | |
| 148-180 | 80 | 80 | 500 | - | - | B | 18.55 | FRB 30C… | |
| VBF D100.C6.400 | 100-152 | 80 | 63 | 400 | - | - | C | 15.73 | FRB 30A… |
| 130-182 | 80 | 63 | 400 | - | - | C | 15.73 | FRB 30B… | |
| 160-212 | 80 | 63 | 400 | - | - | C | 15.73 | FRB 30C… | |
| VBF D100.C8.405 | 100-152 | 80 | 80 | 408 | - | - | C | 16.92 | FRB 30A… |
| 130-182 | 80 | 80 | 408 | - | - | C | 16.92 | FRB 30B… | |
| 160-212 | 80 | 80 | 408 | - | - | C | 16.92 | FRB 30C… | |
| VBF D100.C8.500 | 100-152 | 80 | 80 | 498 | - | - | C | 18.79 | FRB 30A… |
| 130-182 | 80 | 80 | 498 | - | - | C | 18.79 | FRB 30B… | |
| 160-212 | 80 | 80 | 498 | - | - | C | 18.79 | FRB 30C… |
●精镗刀头需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养
VBF系列阻尼减振微调精镗刀(反精镗加工示意)
| 规格型号 | Dc | d1 | d2 | L | L1 | L2 | L3 | Fig | Kg | 精镗刀头 |
| VBF D20.E50.130 | 30-36 | 20 | 50 | 107 | 147 | 21 | 16 | A | 1 | FRB 10C... |
| VBF D25.E50.155 | 36-41 | 25 | 50 | 125 | 175 | 25 | 16 | A | 1.2 | FRB 12B... |
| 40-48 | 25 | 50 | 125 | 175 | 25 | 16 | A | 1.2 | FRB 12C... | |
| VBF D32.E50.200 | 47-52 | 32 | 50 | 165 | 230 | 29 | 16 | A | 2.2 | FRB 16B... |
| 51-61 | 32 | 50 | 165 | 230 | 29 | 16 | A | 2.2 | FRB 16C... | |
| VBF D40.E50.245 | 55-65 | 40 | 50 | 205 | 285 | 34 | - | B | 3.8 | FRB 20B... |
| 64-76 | 40 | 50 | 205 | 285 | 34 | - | B | 3.8 | FRB 20C... | |
| VBF D50.E63.305 | 62-69 | 50 | 63 | 260 | 335 | 40 | - | B | 6 | FRB 25A... |
| 68-84 | 50 | 63 | 260 | 335 | 40 | - | B | 6 | FRB 25B... | |
| 83-99 | 50 | 63 | 260 | 335 | 40 | - | B | 6 | FRB 25C... | |
| VBF D63.E63.385 | 80-100 | 63 | 63 | 335 | - | 46 | - | C | 8.9 | FRB 30A... |
| 98-130 | 63 | 63 | 335 | - | 46 | - | C | 8.9 | FRB 30B... | |
| 128-160 | 63 | 63 | 335 | - | 46 | - | C | 8.9 | FRB 30C... | |
| VBF D80.E80.485 | 100-120 | 80 | 80 | 435 | - | 46 | - | C | 18.1 | FRB 30A... |
| 118-150 | 80 | 80 | 435 | - | 46 | - | C | 18.1 | FRB 30B... | |
| 148-180 | 80 | 80 | 435 | - | 46 | - | C | 18.1 | FRB 30C... | |
| VBF D100.E80.485 | 112-152 | 80 | 80 | 435 | - | 46 | - | D | 18.4 | FRB 30A... |
| 130-182 | 80 | 80 | 435 | - | 46 | - | D | 18.4 | FRB 30B... | |
| 160-212 | 80 | 80 | 435 | - | 46 | - | D | 18.4 | FRB 30C... |
●精镗刀头需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●刀具有内冷出水孔
●若出现减振能力下降时，建议维修保养
最新资料更新中....
山西侯马xx公司
原客户使用某进口品牌普通精镗刀，加工效率低，产能不达标，为提高加工效率，占有市场率，选用标准阻尼减振精镗刀，满足客户效率要求。
一、加工信息

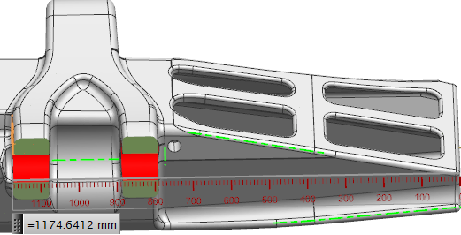

零件名称：履带板
零件材料：30Ni2CrMo
机床：卧式镗床（BT50）
冷却方式：风冷
精加工： Ф114.68孔精加工
孔深度：180mm
主轴直径：Φ110
主轴悬伸：675mm，刀具长度525mm，合计总悬伸长度1200mm
二、选用刀具
| Ø114.68减振精镗刀 | 精镗Φ114.68孔 |
| 刀柄 | BT50 E80.C |

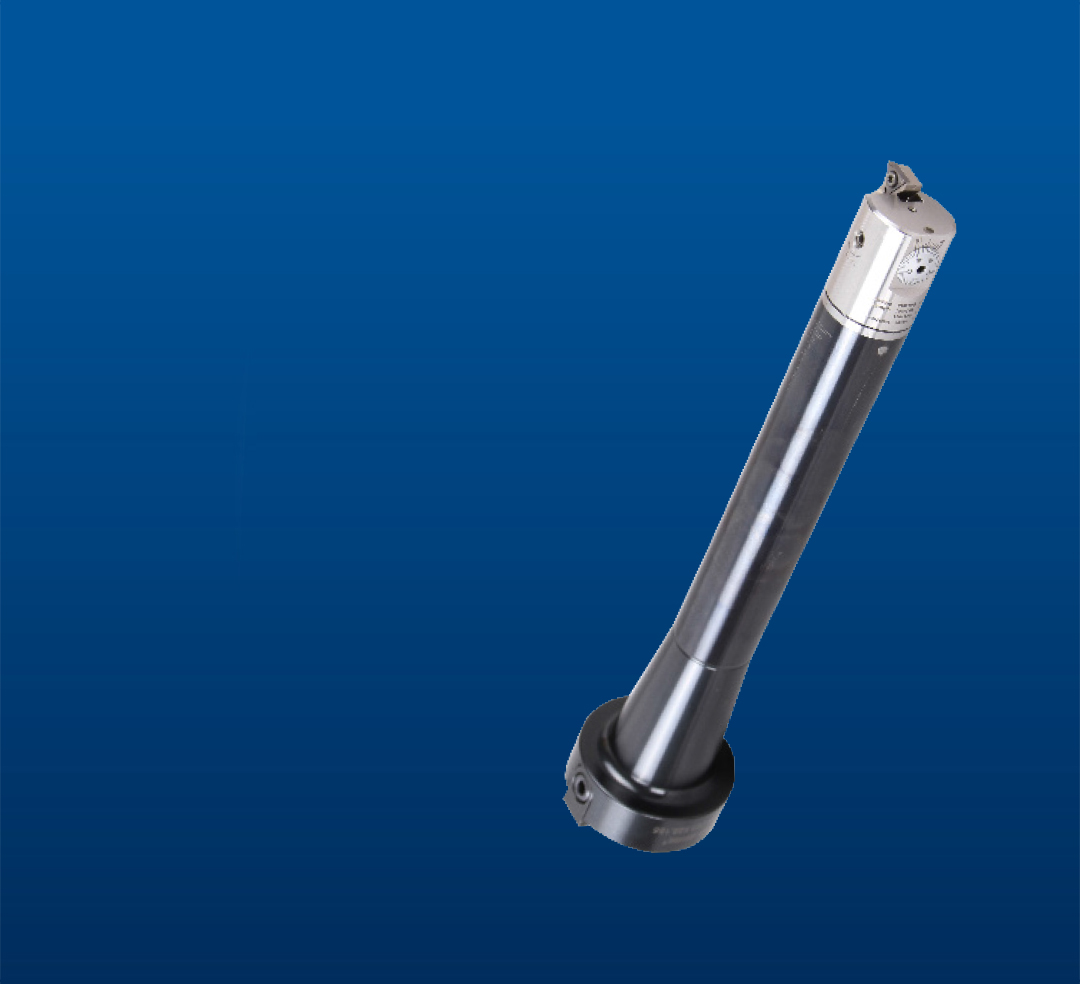

| 减振精镗刀 | VBF D80.E80.485 |
| 精镗刀座 | FRB 30A.TC11 |
| 刀片 | TCMT 110204-M2P 1115 |
三、加工参及节拍对比
| 刀具名称 | 刀具直径 (mm) | 齿数 | 加工位置 | 加工长度 (mm) | 加工数量 | 加工余量 ap(mm) | 原刀具加工参数 | 减振刀具加工参数 | 效率对比 | ||||||||
| 转速 | 进给 | 线速度 | 每齿进给量 | 纯切削时间(S) | 转速 | 进给 | 线速度 | 每齿进给量 | 纯切削时间(S) | ||||||||
| Ø114.68减振精镗刀 | 114.68 | 1 | 两孔面 | 92 | 2 | 0.5 | 50 | 8 | 18 | 0.16 | 1380 | 81 | 20 | 29 | 0.25 | 548 | 152% |
| 114.68 | 1 | 单孔面 | 174 | 1 | 0.5 | 50 | 8 | 18 | 0.16 | 1305 | 81 | 20 | 29 | 0.25 | 519 | ||
四、加工效果
地址: 浙江省湖州市长兴县画溪街道莲珠路18号
电话: 0572-6635088
传真: 0572-6032599
邮编: 313100
工程机械
风电
汽车
机床
汽轮机
样本与指南
金属与切削知识
简体中文
English
