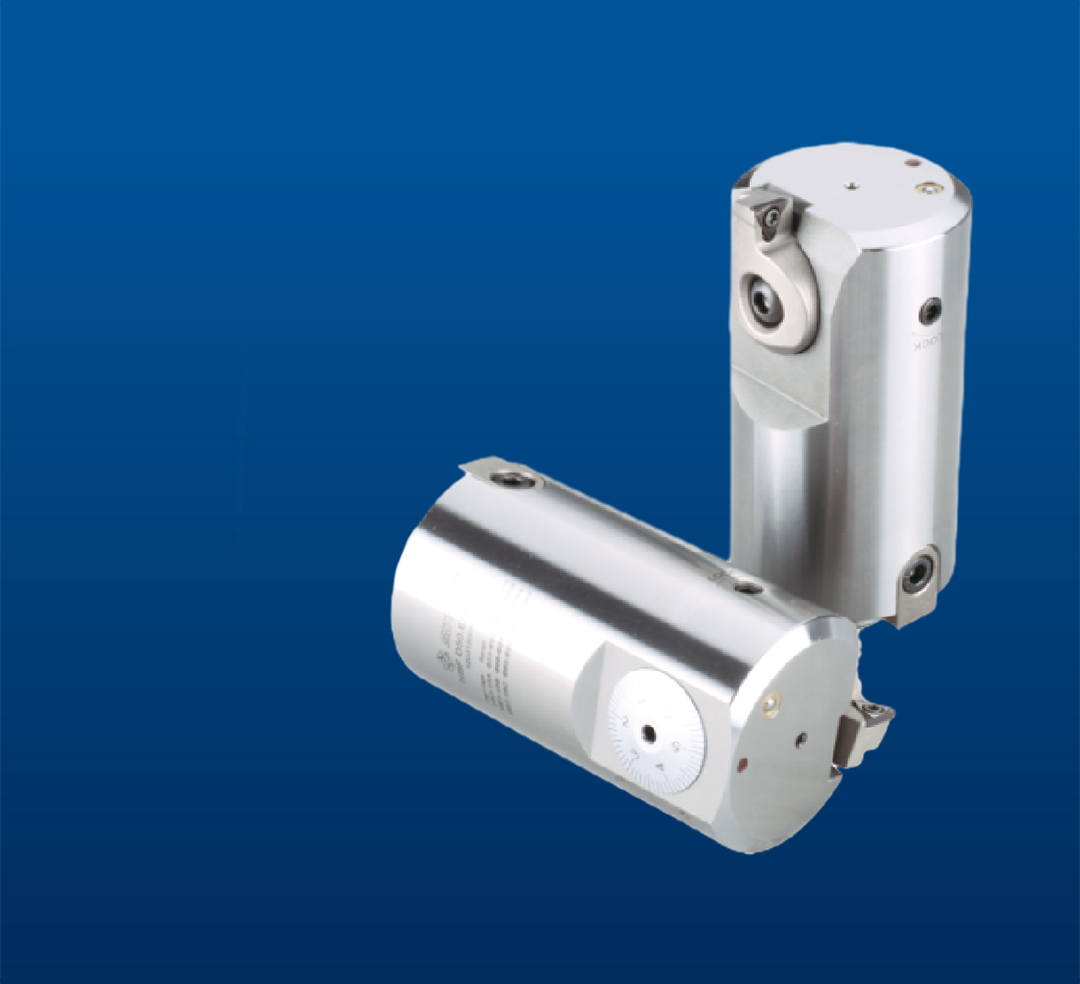

●镗孔范围：Φ20～Φ212
●镗刀调整精度0.01mm/格
●通过更换不同规格的刀座，可实现镗孔范围的扩展，减少镗刀库存数量
●通过更改刀座的安装方向，可进行正反镗加工
●可选择安装不同类型刀片的刀座
●FRB 16…以上新增清根槽刀头

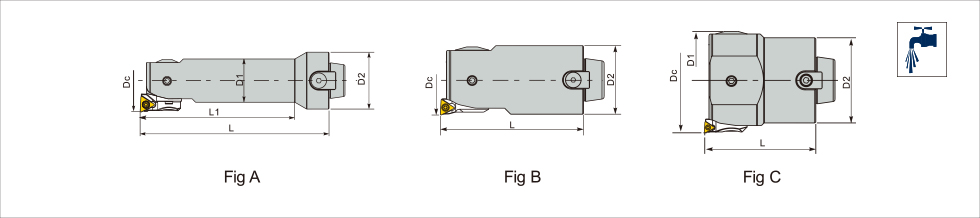

| 规格型号 | Dc | D1 | D2 | L | L1 | Fig | Kg | 精镗刀头 |
| NBF D19.E25.65.C | 20-26 | 19 | 25 | 80 | 65 | A | 0.18 | FRB 10A… |
| 25-31 | 19 | 25 | 80 | 65 | A | 0.18 | FRB 10B… | |
| 30-36 | 19 | 25 | 80 | 65 | A | 0.18 | FRB 10C… | |
| NBF D25.E25.80.C | 26-34 | - | 25 | 80 | - | B | 0.28 | FRB 12A… |
| 33-41 | - | 25 | 80 | - | B | 0.28 | FRB 12B… | |
| 40-48 | - | 25 | 80 | - | B | 0.28 | FRB 12C… | |
| NBF D32.E32.80.C | 33-43 | - | 32 | 80 | - | B | 0.17 | FRB 16A… |
| 42-52 | - | 32 | 80 | - | B | 0.17 | FRB 16B… | |
| 51-61 | - | 32 | 80 | - | B | 0.17 | FRB 16C… | |
| NBF D40.E40.80.C | 42-54 | - | 40 | 80 | - | B | 0.75 | FRB 20A… |
| 53-65 | - | 40 | 80 | - | B | 0.75 | FRB 20B… | |
| 64-76 | - | 40 | 80 | - | B | 0.75 | FRB 20C… | |
| NBF D50.E50.90.C | 53-69 | - | 50 | 90 | - | B | 1.31 | FRB 25A… |
| 68-84 | - | 50 | 90 | - | B | 1.31 | FRB 25B… | |
| 83-99 | - | 50 | 90 | - | B | 1.31 | FRB 25C… | |
| NBF D63.E63.100.C | 68-100 | - | 63 | 100 | - | B | 2.33 | FRB 30A… |
| 98-130 | - | 63 | 100 | - | B | 2.33 | FRB 30B… | |
| 128-160 | - | 63 | 100 | - | B | 2.33 | FRB 30C… | |
| NBF D100.E63.100.C | 100-152 | 100 | 63 | 100 | - | C | 3.24 | FRB 30A… |
| 130-182 | 100 | 63 | 100 | - | C | 3.24 | FRB 30B… | |
| 160-212 | 100 | 63 | 100 | - | C | 3.24 | FRB 30C… | |
| NBF D80.E80.100.C | 88-120 | - | 80 | 100 | - | B | 3.86 | FRB 30A… |
| 118-150 | - | 80 | 100 | - | B | 3.86 | FRB 30B… | |
| 148-180 | - | 80 | 100 | - | B | 3.86 | FRB 30C… | |
| NBF D100.E80.100.C | 100-152 | 100 | 80 | 100 | - | C | 4.37 | FRB 30A… |
| 130-182 | 100 | 80 | 100 | - | C | 4.37 | FRB 30B… | |
| 160-212 | 100 | 80 | 100 | - | C | 4.37 | FRB 30C… |
●适配刀头需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●加工范围Dc是指FRB 10..刀座刀片圆角为R0.2时的值，
FRB 12/16/20/25/30刀座刀片圆角为R0.4的值。
●LOCK可选配球头螺钉，“请点击此处”
●加工不同材料刀具的切削参数，“请点击此处”

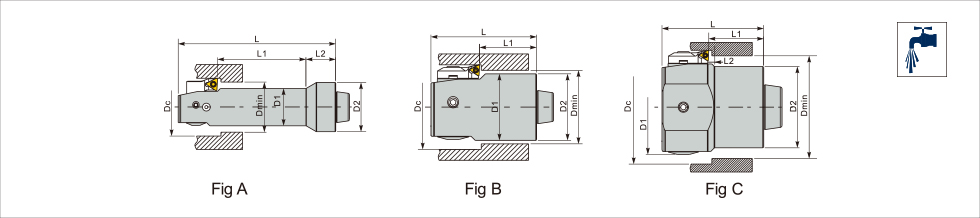

| 规格型号 | Dc | D1 | D2 | L | L1 | L2 | Fig | Kg | 精镗刀头 |
| NBF D19.E25.65.C | 30-36 | 19 | 25 | 80 | 44.5 | 15.5 | A | 0.18 | FRB 10C... |
| NBF D25.E25.80.C | 36-41 | 25 | 25 | 80 | 55 | - | B | 0.28 | FRB 12B... |
| 40-48 | 25 | 25 | 80 | 55 | - | B | 0.28 | FRB 12C... | |
| NBF D32.E32.80.C | 47-52 | 32 | 32 | 80 | 51 | - | B | 0.47 | FRB 16B... |
| 51-61 | 32 | 32 | 80 | 51 | - | B | 0.47 | FRB 16C... | |
| NBF D40.E40.80.C | 55-65 | 40 | 40 | 80 | 46 | - | B | 0.75 | FRB 20B... |
| 64-76 | 40 | 40 | 80 | 46 | - | B | 0.75 | FRB 20C... | |
| NBF D50.E50.90.C | 62-69 | 50 | 50 | 90 | 50 | - | B | 1.31 | FRB 25A... |
| 68-84 | 50 | 50 | 90 | 50 | - | B | 1.31 | FRB 25B... | |
| 83-99 | 50 | 50 | 90 | 50 | - | B | 1.31 | FRB 25C... | |
| NBF D63.E63.100.C | 80-100 | 63 | 63 | 100 | 54 | - | B | 2.33 | FRB 30A... |
| 98-130 | 63 | 63 | 100 | 54 | - | B | 2.33 | FRB 30B... | |
| 128-160 | 63 | 63 | 100 | 54 | - | B | 2.33 | FRB 30C... | |
| NBF D100.E63.100.C | 112-152 | 100 | 63 | 100 | 54 | 6.5 | C | 3.24 | FRB 30A... |
| 130-182 | 100 | 63 | 100 | 54 | 6.5 | C | 3.24 | FRB 30B... | |
| 160-212 | 100 | 63 | 100 | 54 | 6.5 | C | 3.24 | FRB 30C... | |
| NBF D80.E80.100.C | 100-120 | 80 | 80 | 100 | 54 | - | B | 3.86 | FRB 30A... |
| 118-150 | 80 | 80 | 100 | 54 | - | B | 3.86 | FRB 30B... | |
| 148-180 | 80 | 80 | 100 | 54 | - | B | 3.86 | FRB 30C... | |
| NBF D100.E80.100.C | 112-152 | 100 | 80 | 100 | 54 | 6.5 | C | 4.37 | FRB 30A... |
| 130-182 | 100 | 80 | 100 | 54 | 6.5 | C | 4.37 | FRB 30B... | |
| 160-212 | 100 | 80 | 100 | 54 | 6.5 | C | 4.37 | FRB 30C... |
●适配刀头需单独订购，“请点击此处”
●适配刀柄需单独订购，“请点击此处”
●加工时刀具必须逆时针旋转
●加工范围Dc是指FRB 10..刀座刀片圆角为R0.2时的值，
FRB 12/16/20/25/30刀座刀片圆角为R0.4的值。
●加工不同材料刀具的切削参数，“请点击此处”
●最小过孔直径Dmin=(Dc+D1)/2+1
| 刀具信息 | 现用刀具1 | 现用刀具2 | 测试刀具2 |
| 品牌 | BIG | BIG | 松德 |
| 刀体（刀盘、刀杆、刀柄）型号 | SLN200-270(粗镗刀） | SLN200-270（精镗刀） | SNL 210-290.C |
| （粗精一体镗刀） | |||
| 直径(mm) | 240 | 240 | 240 |
| 齿数 | 2 | 1 | 1 |
| 刀片、刃具型号 | CCMT 120408 | TCGT110204L AC520U（BIG） | TCGT110204L AC520U(BIG) |
| 刃口数/刀片 | 2 | 3 | 3 |
| 转速(rpm) | 210 | 200 | 300 |
| 线速度Vc(M/min) | 158 | 150 | 225 |
| 每齿进给量mm/z | 0.107 | 0.18 | 0.132 |
| 每转进给量mm/rev | 0.214 | 0.18 | 0.132 |
| 工作台/主轴进给mm/min | 45 | 36 | 40 |
| 切削深度ap(mm) | 4 | 4 | 4 |
| 加工表面粗糙度Ra | Ra4.0 | Ra3.0 | |
| 加工长度L(mm) | 280 | 280 | 280 |
| 单件加工时间(秒） | 373 | 467 | 420 |
| 加工件数 | 1 | 1 |
8月21日测试，刀片客户提供，测试刀体尺寸稳定，粗精一体程无震刀现象，上下孔径尺寸变化在.005左右，节省半精时间6.2min，试刀结果客户认可
